Какие поплавки для насоса схемы работы. Дренажный насос с поплавковым выключателем: принцип работы и отзывы.

Назначение поплавкового выключателя

Поплавковый выключатель обычно состоит из поплавка и электрического контакта, которые связаны друг с другом механически. Когда уровень жидкости в емкости достигает заданного значения, поплавок поднимается и приходит в соприкосновение с контактом, что приводит к замыканию электрической цепи и включению оборудования. При опускании уровня жидкости поплавок разжимается и открывает контакт, что приводит к разрыву электрической цепи и выключению оборудования.

Для чего предназначен поплавковый выключатель?

Главная функция поплавкового выключателя – обнаруживать наличие или отсутствие жидкости, а также контролировать ее уровень в определенной емкости. Когда уровень жидкости достигает установленной отметки, поплавок поднимается и переключает контакты, открывая или закрывая электрическую цепь.

Поплавковые выключатели широко применяются в различных отраслях промышленности, включая водоочистку, нефтяную и газовую промышленность, пищевую промышленность и другие. Они также использовываются в бытовых условиях, например, для автоматического управления уровнем воды в баке для растений или для предотвращения перелива ванны.

Существует несколько типов поплавковых выключателей, включая вертикальные, горизонтальные, механические и электронные. Каждый из них имеет свои особенности и применяется в определенных условиях в зависимости от требуемой точности, среды и размеров резервуара.

Применение поплавкового выключателя

Поплавковые выключатели широко используются в различных сферах, где необходимо контролировать уровень жидкости. Вот некоторые примеры применения:

Водоснабжение и канализация: поплавковые выключатели используются для автоматического включения и отключения насосов при достижении заданного уровня воды в резервуаре.
Автоматические системы орошения: поплавковые выключатели могут быть установлены в резервуарах для контроля уровня воды и автоматического включения системы орошения.
Промышленные процессы: в промышленности поплавковые выключатели используются для контроля уровня жидкостей, например, в резервуарах, баках или емкостях.
Домашние и коммерческие аквариумы: выключатели с поплавком могут использоваться в аквариумах для контроля уровня воды и автоматического включения системы долива воды.
Системы безопасности: поплавковые выключатели могут использоваться для реагирования на утечку жидкости на полу или в области с высоким уровнем воды, что может предупредить о потенциальном потопе или аварии.
Оборудование для контроля процессов: поплавковые выключатели применяются для контроля уровня жидкости в различных устройствах и системах, таких как бочки, резервуары, загрузочные бункера и многое другое.

Это лишь некоторые примеры применения поплавковых выключателей. В зависимости от конкретных потребностей и условий, их можно использовать в различных областях, где необходимо контролировать уровень жидкости с помощью простого и надежного устройства.

Поплавок

Сливные насосы с поплавковыми выключателями работают в автоматическом режиме, что предотвращает переполнение накопительного бака и не позволяет запустить двигатель при отсутствии воды. Поплавок – это специальный датчик, который встроен в корпус или установлен отдельно, с его помощью проще пользоваться оборудованием. Автономные поплавковые выключатели делятся в зависимости от плотности сточных вод на легкие и тяжелые. В зависимости от модели насоса поплавки оснащены тросами длиной от 2 до 10 метров.

Если оборудование не работает или какие-то его части вышли из строя, например поплавок, его необходимо демонтировать. Его легко отремонтировать самостоятельно. Чтобы устройство вовремя отключилось, необходимо выполнить регулировку. Минимальную отсечку лучше ставить выше 0,5 см. Этот индикатор предотвратит перегрев оборудования в случае непредвиденной ситуации.

От чего зависит количество?

На количество работающих поплавков влияет установленная панель управления и модель насоса. Также в немалой степени количество дополнительных деталей и количество переключателей. Чтобы сделать работу оборудования более эффективной, специалисты рекомендуют устанавливать дополнительные тяги, от которых зависит работоспособность инструмента. Места установки и количество определяются в проектном решении или определяются при монтаже.

Когда применяется?

Поплавковый выключатель предназначен для следующих целей:

поплавок, подключенный к насосу для заполнения бака, отключается при его подъеме и включает оборудование при достижении нижнего предела;
для автоматической станции — включаться при достижении верхнего предела уровня воды и выключаться при нижнем;
клапаны с сервоприводом – переключатель подает сигнал на закрытие, когда бак полный, и на открытие, когда бак почти пустой;
диспетчерская — контроль избытка и нехватки воды.

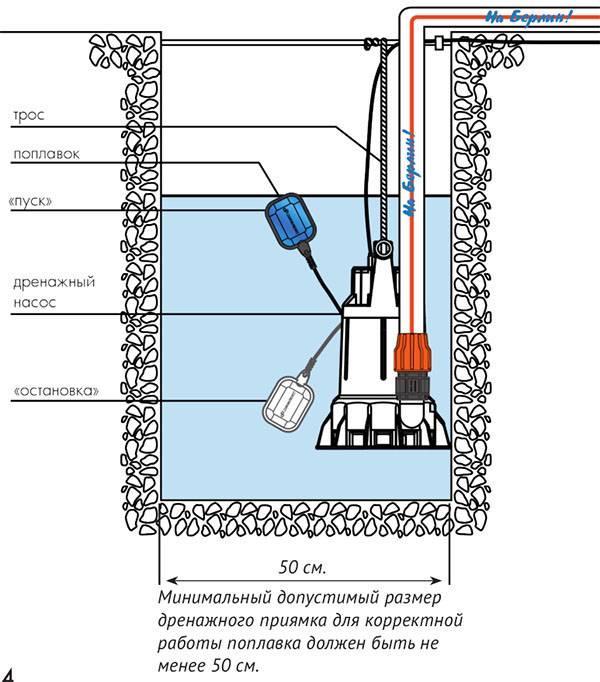

Как работает поплавковый выключатель?

Поплавковый выключатель работает в зависимости от уровня воды в системе. Источник, где установлен дренажный насос, определяет рабочий режим устройства. Поплавок реагирует на изменения уровня воды в источнике. Объясняется это просто:

Когда уровень воды находится в одном положении ниже установленного порога, поплавок опущен в воду. Параллельно насосное оборудование отключено от сети.
При заполнении источника водой, уровень жидкости постепенно подниматься. Вместе с этим поплавок также поднимается.
Когда уровень воды достигает установленного показателя, поплавок поднимается до определенного уровня, при котором контакты выключателя замыкаются. Далее насос переходит в режим активной работы и начинает функционировать.
Когда уровень воды опускается, поплавок тоже. Когда уровень воды достигает установленного порога, поплавок опускается до такой степени, что контакты выключателя размыкаются. Подача тока завершается, насос отключается.

Поплавковый выключатель способствует автоматической работе включения и выключения насоса в зависимости от уровня воды. Его задача заключается в обеспечении эффективного откачивания воды из системы. Насос работает стабильно без перегрузки и перегрева, что обеспечивает его долговечность.

Принцип работы поплавковых выключателей

Одной из наиболее неотъемлемых частей насосной системы является поплавковый выключатель. Поплавковые выключатели используются для контроля уровня жидкости в бассейне, резервуаре или цистерне насосной системы. Поплавковые выключатели посылают сигналы на насосы, панели управления или аварийные сигналы в зависимости от изменения уровня жидкости. Существует множество различных вариантов, однако одно из важных различий заключается в том, требуется ли для вашей системы насос или управляющий поплавок. Проще говоря, переключатель насоса будет напрямую управлять вашим насосом, а переключатель управления будет посылать сигналы на панель управления или сигнализацию. Панель управления, в свою очередь, посылает сигналы насосу.

Переключатели насосов предназначены для непосредственного управления насосом. Поскольку они напрямую управляют насосом, они имеют более высокие номинальные мощности, поэтому они могут выдерживать пусковой и рабочий ток. Напряжение при полной нагрузке насоса проходит через переключатель. Как правило, один переключатель насоса в приложении для откачки включается, когда поплавок находится на 45 градусов выше горизонтального, сигнализируя о высоком уровне, и выключается, когда поплавок находится на 45 градусов ниже горизонтального, сигнализируя о низком уровне.

Переключатели насоса обычно имеют более широкий угол хода, чем переключатели управления. Трос на переключателе насоса можно регулировать для увеличения или уменьшения диапазона перекачки. Чем длиннее трос, тем больший ход будет иметь переключатель.

Переключатели насосов предлагаются без штекера для прямого подключения или с разъемной вилкой. Вместо двух переключателей управления можно использовать один переключатель насоса, чтобы ограничить количество поплавков в системе. Например, вместо двух управляющих поплавков (один для включения на высоком уровне, один для выключения на низком уровне) можно использовать один переключатель насоса в приложении для откачки с более длинным тросом

Важно отметить, что переключатель насоса более подвержен заеданию, поскольку он имеет больший диапазон хода

Управляющие переключатели отслеживают состояние жидкости с высоким или низким уровнем, чтобы активировать панели управления и аварийные сигналы. Это узкоугольные выключатели, рассчитанные на меньший диапазон хода, которые включаются или отключаются при очень небольшом вертикальном перемещении. Например, переключатель управления, используемый на высоком уровне в приложении для откачки, включается, когда поплавок немного выше горизонтального положения, и выключается, когда поплавок немного ниже горизонтального положения. Управляющие выключатели имеют меньший провод и не предназначены для работы с прямой силой тока двигателя. Они посылают сигнал на сигнализацию или контактор двигателя, имеют меньшую мощность и никогда не должны подключаться напрямую к насосу.

Топ-10 популярных моделей дренажных насосов

На рынке представлено изобилие дренажных моделей насосного оборудования. Рассмотрим топ-10 лучших вариантов:

Grundfos Unilift AP12.

Модель от известного производителя Grundfos предусматривает мощный и надежный двигатель, подходит для бытового назначения и откачки грязной воды. Подходит для подачи воды до 12 метров и имеет. Максимальная пропускная способность 180 литров в минуту.

Karcher SP 7 Dirt Inox.

Отличная модель с высокими показателями производительности и качества. Обладает интегрированным предохранителем от перегрева и корпусом из нержавеющей стали. Максимальная подача воды – 15 000 литров в час, максимальный напор – 9 метров.

GARDENA Comfort 8500 Aquasensor.

Насос от известного немецкого производителя Gardena имеет мощный мотор и позволяет откачивать воду с разной степенью загрязнения. Максимальная производительность – 8 500 литров в час, а максимальный напор – 7 метров.

Verty Nova 400.

Насос от итальянского производителя DAB. Хорошая модель для бытового назначения. Максимальная производительность насоса – 7 200 литров в час, а максимальный напор – 6 метров.

Wilo-Drain TMW 32/11.

Надежный насос с мощным двигателем, подходит для откачки воды из колодцев и резервуаров. Максимальная производительность – 14 400 литров в час, а максимальный напор – 11 метров.

ZENIT BlueBOX B.

Мощное оборудование от итальянского производителя ZENIT, предназначено для откачки воды с небольшими загрязнениями. Объем подачи воды – до 10 000 литров в час, а максимальный напор – 7,5 метра.

Aquatica Robin 200.

Производство отечественной компании Aquatica. Максимальная производительность насоса – 7 200 литров в час, а максимальный напор – 5 метров.

AL-KO Drain 12000 Comfort.

Универсальный дренажный насос от немецкого производителя AL-KO, подходит для откачки воды из различных источников. Максимальная производительность – 12 000 литров в час, а максимальный напор – 9 метров. Ключевая особенность – откачка воды с частицами до 30 мм.

Makita PF1110.

Японский дренажный насос с мощным двигателем и высокой производительностью. Чаще всего используется в быту или на строительных площадках. Максимальная производительность – 15 000 литров в час, а максимальный напор – 10 метров. Корпус из нержавеющей стали устойчив к коррозии.

Einhell GC-DP 1020 N.

Немецкий насос с мощным двигателем и корпусом из нержавеющей стали подходит для откачки грязной воды из разных источников. Максимальная производительность насоса – 18 000 литров в час, максимальный напор – 9 метров. Возможность откачки воды с частицами размером до 20 мм.

Обслуживание дренажного насоса с поплавком

Мероприятия, направленные на обслуживание и профилактику насосного оборудования, влияют на эффективную и надежную работу устройства. Ориентируйтесь на следующие меры:

Регулярно осматривайте дренажный насос на уровень износа деталей, состояние оборудования.
Периодически очищайте загрязнения с поверхности насоса и поплавка. В противном случае есть риски повреждений и выхода из строя.
Проверка положения поплавка

Важно, чтобы он свободно двигался и включался при достижении предела. Если поплавок застревает или не работает должным образом, насос может перегреться или не сработать при необходимости

Это приводит к нарушениям в работе.
Контролируйте работу клапана обратного хода. Важно, чтобы клапан не пропускал воду в обратном направлении.
На постоянной основе проверяйте работоспособность насосного оборудования. Важно, чтобы система автоматически откачивала воду и вовремя срабатывала.
Своевременно меняйте изношенные детали. При необходимости ремонтируйте насос.
В блоке питания потребуется постоянно проверять электрическую сеть. Все элементы обязаны быть пригодными. По возможности подключите насос к источнику бесперебойного питания.
Обеспечьте регулярное обслуживание насоса. Многие модели предназначены для долгосрочной работы без технического обслуживания, однако такой подход поможет существенно продлить эксплуатационный срок изделия. Рекомендовано проводить технический осмотр минимум раз в год.
Ориентируйтесь на рекомендации производителя. Важно ознакамливаться с прилагаемыми инструкциями. Это поможет вам определить оптимальные интервалы обслуживания и специфические требования к профилактическим мероприятиям.

Если вы будете придерживаться базовых рекомендаций и требований по обслуживанию, есть шанс поддерживать оборудование в отличном состоянии без сопутствующих поломок и выхода из строя оборудования.

Разновидности поплавковых насосов

Дренажные насосы с поплавковым механизмом используются для откачки воды помещений или водоемов. Выделяют несколько ключевых разновидностей поплавковых насосов, которые встречаются в продаже:

Погружные дренажные насосы. Особенностью является то, что они погружаются в воду и активируются поплавком. Управление рабочим режимом происходит в зависимости от уровня воды в системе. Они компакты, имеют высокую эффективность, работают относительно тихо. Лучше всего использовать для загрязненной воды с минимальным количеством твердых частиц.
Напорные дренажные насосы. Их устанавливают на поверхности и с помощью специальной трубы производят откачку воды. Поплавок находится внутри насоса и активирует реагирует на уровень воды в источнике.
Самовсасывающие дренажные насосы. Предназначены для перекачивания воды на большие расстояния. Поплавок включается и выключается в зависимости от заданных пределов. Чаще всего используют для откачки воды из бассейнов и водоемов.
Педальные дренажные насосы. В них предусмотрен механический поплавок, который поднимается и опускается в зависимости от уровня воды. Такой поплавок практически не изнашивается. Лучший вариант для работы с высоким содержанием мусора и загрязненности. Поплавки практически не забиваются.

Технические характеристики поплавкового выключателя

Корпус устройства выполнен из пластиковых материалов различной формы. Требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

плавающий корпус из пластика;
электрические выключатели;
рычаг контактов переключателя;
стальной шар;
три провода в одном кабеле.

Провода подключены: один на замкнутый контакт, второй на разомкнутый, третий общий. Есть поплавки с двумя проводами. Разрывают электрическую цепь при необходимости выключения погружного насоса и замыкают цепь при необходимости повторного включения. Трехпроводные выключатели универсальны, они подходят для контроля не только сухого хода, но и перелива. Есть общий и два провода, между которыми переключаются режимы.

Провода разные по цвету. Общим обычно является черный провод. Синий провод отключает систему, когда дренажный насос начинает «садиться на мель» и в баке (например, в колодце) слишком мало воды. Коричневый провод регулирует помпу при полном баке.

Установка погружного насоса с поплавком в скважину

В зависимости от длины провода от груза до поплавка будут меняться значения включения или выключения насоса. Таким образом, их легко отрегулировать вручную, чтобы предотвратить перелив или работу всухую. Также стоит учитывать, что поплавок должен перестать работать в тот момент, когда насос еще находится под водой с небольшим запасом.

Стальной шарик регулирует положение рычага в зависимости от положения самого поплавка. Рычаг, в свою очередь, переключает контакты для включения или выключения поплавкового насоса. Магниты используются для фиксации мяча в необходимых положениях. Наклон, с которым мяч перемещается из одного положения в другое, чаще всего составляет 70 градусов, но его следует уточнять при покупке устройства.

Функции поплавкового выключателя контроля уровня воды:

степень защиты от проникновения IP — 68;
напряжение сети 220 вольт плюс-минус 10 процентов;
диапазон рабочих температур от 0 до +60°С;
8 ампер — максимальный ток переключения на реактивную нагрузку;
10 ампер — активная нагрузка.

Калькулятор необходимой производительности дренажного насоса, используемого для полива огорода

Далеко не каждый насос создает давление больше 1,0-1,5 атм. Напора часто не хватает для полива, поэтому точки забора жидкости максимально приближены к участку. Это возможно, если устроить несколько емкостей, где вода отстаивается и потом забирается. В таких условиях производительность дренажного оборудования достаточна для полива.

Каждому растению требуется свое количество воды на 1 м². Когда знают норму, рассчитывают, сколько жидкости нужно для полива. Калькулятор учитывает все условия, чтобы рассчитать, какая мощность насоса необходима, и откачать нужное количество воды за ограниченное время.

Насос для полива сада мазком.

Вопрос-ответ:

Что такое поплавковый выключатель?

Поплавковый выключатель – это устройство, которое используется для автоматического отключения или включения электрооборудования в зависимости от уровня жидкости в емкости.

Как работает поплавковый выключатель?

Принцип работы поплавкового выключателя основан на использовании поплавка, который поднимается или опускается в зависимости от уровня жидкости. Когда поплавок достигает определенного уровня, выключатель активируется и осуществляет нужное действие – отключает или включает электрооборудование.

Для чего используют поплавковый выключатель?

Поплавковые выключатели широко применяются для контроля уровня жидкости в различных емкостях. Они используются, например, в системах автоматического наполнения и откачки воды, в системах безопасности для предотвращения перелива жидкости, водопроводных системах для автоматического заполнения резервуара и других ситуациях, где необходимо контролировать уровень жидкости.

Какую информацию позволяет получить поплавковый выключатель?

Поплавковый выключатель позволяет получить информацию о текущем уровне жидкости в емкости. Он может сигнализировать о том, что уровень жидкости достигает заданного предела, что может быть полезно для контроля и предотвращения различных аварийных ситуаций.

Как выбрать поплавковый выключатель?

При выборе поплавкового выключателя необходимо учитывать различные параметры, такие как размер емкости, требуемый уровень жидкости для активации выключателя, условия работы и другие факторы

Важно также учитывать надежность и качество выключателя, чтобы быть уверенным в его эффективности и долговечности

Как работает поплавковый выключатель?

Поплавковый выключатель работает на принципе плавучести. Внутри выключателя имеется поплавок, который поднимается или опускается в зависимости от уровня жидкости. Когда уровень жидкости достигает определенной отметки, поплавок поднимается и активирует выключатель, который включает или выключает электрическую цепь.

Сравнение дренажных поплавковых насосов с другими видами

Сравнение дренажного насоса с поплавком с другими типами оборудования обусловлено конкретными условиями применения. Например, для перекачивания воды из колодца или скважины, дренажный насос с поплавком будет лучшими вариантом. Его ключевая особенность в этом условии – поддержание уровня воды в заданном диапазоне.

Если необходимо перекачивание жидкостей с высокими показателями вязкости, например, дренажный насос с поплавком не подойдет. Для этой задачи подойдут винтовой насос или центробежный.

При перекачивания больших объемов воды центробежный насос может оказаться более эффективным выбором, чем дренажный насос с поплавком. Это связано с техническими параметрами, поскольку центробежный насос может обрабатывать большие объемы жидкости за короткий промежуток времени.

Выбор насоса зависит от конкретной задачи и условий применения. Если вам сложно определиться с типом и моделью насоса, потребуется помощь специалистов.

Рейтинг лучших бюджетных поплавков

Энергия TSY-5

Качественный вариант, который предназначен для автоматического контроля уровня воды в различных емкостях. Также модель поможет следить за корректной работой насосного прибора и отключать его в случае отсутствия жидкости. Конструкция практически ничем не отличается от стандартных вариантов. Максимальный ток – 16 А. Класс защиты – IP68. Примерный срок службы при правильной эксплуатации составляет 10 лет.

~~выключатель поплавковый Энергия TSY-5~~
Достоинства:

Удобство;
Не занимает много места;
Эффективность;
Долговечность;
Не скапливается грязь.
