Как сделать электронный сигнализатор поклевки своими руками?

Механические акустические сигнализаторы

Правильный колокольчик. Поговорим о простом акустическом сигнализаторе – это колокольчики. Наша конструкция значительно лучше покупных бубенчиков, так как колокольчик во время подсечки слетает со снасти и не мешает вываживанию.

Покупаем колокольчик, снимаем все, что на нем висит.
Ищем резиновый шланг около трех сантиметров в диаметре

Обращаем внимание в поиске на то, чтобы стенки его были тонкими.
На шланге отмеряем кусочек в полтора сантиметра в длину.
Отрезаем отмерянное колечко, и смотрим, какую форму оно имеет. Если круг, то разрезаем вдоль с одной стороны где угодно, а вот если овал, то делаем разрез на одной из вытянутых сторон.
Теперь нам нужны две гайки и болт

Размер болта такой, чтобы прошел в ушко колокольчика.
Теперь надо в одном конце разрезанного резинового колечка проделать отверстие равное диаметру болта (лучше просверлить на малых оборотах).
Продеваем болт в отверстие в резиновом колечке (шляпкой внутрь кольца). Получится крючок из резинового кольца, с одной стороны которого выступает болт.
На болт надеваем затягивающейся петлей кусок толстой лески длиной в метр.
Затягиваем петлю.
Теперь надеваем колокольчик, прижимаем все вместе и затягиваем гайкой, потом накручиваем вторую гайку для того что бы законтрить первую.

У нас получился колокольчик с резиновым крючком. Вешаем на леску ближе к кончику удилища. При подсечке колокольчик может слетать – чтобы не потерять его, свободный конец лески на нашей конструкции привязываем к колышку в земле.

Данная конструкция намного лучше дешевых бубенчиков, которые продаются в магазинах. Так как сигнализатор слетает с удилища. Вы не нервируете ни себя, ни рядом стоящих рыболовов. А также не спугиваете рыбу.

Полезное видео

На видео ниже представлен пример сигнализатора поклевки:

При ловле рыбы на фидер, разнообразные приспособления, сигнализирующие о происходящей поклевке, считаются неотъемлемой частью снасти. Каждый рыболов подбирает себе наиболее эффективный, по его мнению, сигнализатор

Не важно – самодельный он или промышленный, главное, чтобы он работал и вовремя оповещал рыбака о подошедшей рыбе

klevyj.com

Доброго времени суток, уважаемые друзья. Наступает сезон активного отдыха и, следовательно, пора начинать готовиться к рыбалке. Сегодня на обзоре у нас будет интересный гаджет — электронный сигнализатор поклевки… Любителям летней рыбалки (и не только) посвящается… Добро пожаловать под кат, дорогие друзья…

Сигнализаторы поклевки, это то — без чего не обойдется на рыбалке ни один рыболов. Само название говорит сам за себя — сигнализатор, сигнализирует, редупреждает и тд. Практически все рыболовные снасти рассчитаны в той или иной мере на сигнализацию поклевки, то есть показывает рыболову что происходит поклевка и пора подсекать. Сегодня имеющиеся на рынке рыболовные сигнализаторы поклевки можно разделить на три вида: механические, электрические, комбинированные. Я не буду вдаваться «глубоко» в теорию и сразу перейду к герою нашего обзора — электронному сигнализатору поклевки

Электронными сигнализаторами очень удобно пользоваться тем рыболовам, которые увлекаются донной ловлей. Работает сигнализатор просто, вы закидываете оснастку в водоем, ставите удилище на сигнализатор (сам сигнализатор используется также в качестве держателя для удилища), леску заводите на ролик сигнализатора (предварительно выбрав слабину лески), ослабляете фрикцион катушки практически полностью и включаете сам сигнализатор.

Поставляется сигнализатор поклевки в розничной коробке без каких-либо опознавательных знаков. По русски говоря — «нонейм» В комплектации батарея отсутствует, поэтому пришлось достать свой элемент питания на 9 вольт типа «Крона» Технические характеристики

• Материал — ABS-пластик
• Питание — элемент питания на 9 вольт типа «Крона» на 9 вольт
• Индикация — световая и звуковая (настройка громкости и тона)
• Габариты— примерно 90х50мм
• Макс. диаметр удилища — 20мм
• Влгозащищенность — отсутствует
• Вес — 112 грамм с элементом питания

Так же в корпусе сигнализатора поклевки имеется разъем под джек 2.5мм для подключения так называемого свингера (докупается отдельно, по желанию). Это устройство требует использования достаточно громоздкой, на первый взгляд, но крайне эффективной системы, которая помогает рыбаку безошибочно определить момент поклевки. Свингер — сигнализатор, представляющий собой пластиковый «флажок», оснащенный петлей, в которую продевается леска, и длинным рычагом, к которому подвешивается небольшая гирька. Этот рычаг соединяется со специальным кронштейном, который закрепляется на род-поде (подставке для удилища). При малейшей поклевке леска натягивается и груз движется по рычагу по направлению к свингеру. Основное преимущество этой конструкции заключается в ее высочайшей чувствительности – она позволяет вовремя среагировать даже на малейшую поклевку. Сам сигнализатор поклевки, благодаря эргономичному дизайну, очень удобно сидит в руке Предлагаю посмотреть, что находится внутри сигнализатора…

Что касается настройки аппарата, то тут все просто. Из-за отсутствия инструкции, разбираться пришлось методом тыка. Жена не оценила это))) Клавиша «T» — изменение тональности звучания (несколько режимов) Клавиша «V» — изменение громкости сигнала Клавиша «S» — чувствительность прикосновения лески Кнопка вкл/выкл Два светодиода — индикаторы поклевки. Очень удобная «фишка» в ночное время суток

Плюсы

• Отличное качество исполнения
• Возможность изменения громкости сигнала
• Цена

Минусы

Отсутствие влагозащиты

В целом, очень хорошие приобретение за небольшие деньги. Для многих станет незаменимым помощником при ловле на фидер или донку. Что касается отсутствия влагозащиты — минус явный, тем более при использовании данного устройства вблизи водоема (а ведь можно и утопить ненароком). На этом у меня все, если есть интересующие Вас вопросы, пожалуйста в комментарии. И, как говорится, ни хвоста ни чешуи…

PS Фаня в поисках рыбы…

Удачи…

mysku.ru

Самостоятельное изготовление звуковых сигнализаторов для фидера

Как изготавливается сигнализатор из колокольчика

Сигнализатор из колокольчика считается наиболее примитивным. Для этого нужно выбрать пружинистый материал, длина которого может быть до 20 см. На одном конце пружины закрепляется кусочек древесной полоски, на другой открытый крючок, с наличием диаметра в 1 мм. Предусмотрено закрепление полоски в области крепления пропускающего кольца. В процессе применения, сигнализатор должно вставляться пластиной в крепление пропускающего кольца. При этом, свободный конец одевается на основную леску проволочным крючком в изогнутом виде. При поклёвке, вызывается движение свободного кольца сигнализатора. Колокольчик надевается на свободный конец сигнализатора.

Преимущественной стороной колокольчиков заключается в полном отсутствии реагирования на ветер. При сигнализации в действие приводится всё удилище, что не может быть не замеченным рыболовом.

Важно: В случае нескольких удилищ можно применять несколько колокольчиков. И для точного определения источника звука, желательно прикреплять колокольчики с разными звуками.

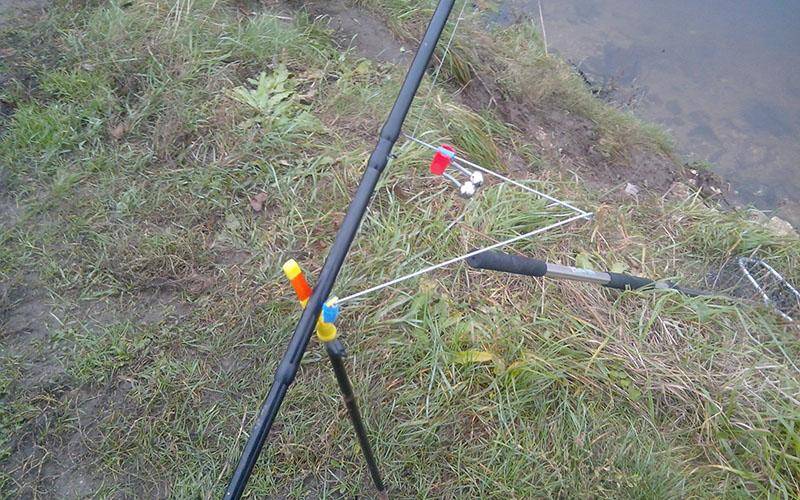

Как изготавливается сигнализатор из бубенчика

В основном, бубенчики состоят из двух полых шариков с подшипником внутри, который обеспечивает бубенчики звуковым эффектом. В изготовлении бубенчиков потребуются также спиралевидные проволоки, длиной до 10 см и зажимные устройства. Для зажима сойдут и прищепки для белья. Потребность в зажимном устройстве заключается в том, что бубенчики не приспособлены к креплению на фидерную снасть.

Итак, спиральная проволока, с прикреплёнными на ней с обеих сторон бубенчиками, в свою очередь прикрепляются на одной из частей зажима (прищепки). В данном случае, когда зажим располагается на стойке для удилища в вертикальном положении, надо чтобы бубенчики составляли горизонтальное положение. Горизонтальное расположение бубенчиков будет представлять некое положение невесомости, что усиливает улавливание колебания.

Звуковые бубенчики предполагают их прикрепления на стойках для удилищ. Прикрепление бубенчиков на саму снасть фидер без опоры не рекомендуется. Если подвесить бубенчики на кончик фидера с учётом её тонкости и хрупкости, то кончик фидера будет перегружен.

Во время прикрепления бубенчиков на стойку, нужно обратить внимание на свободное движение стойки, её не нужно плотно прикреплять. Нужно оставить промежуток для свободного хода

Это будет обеспечивать чёткую передачу колебаний на бубенчики.

https://youtube.com/watch?v=3d8ll3Ogrcg

Сигнализаторы электронного образца

Изготовить электронный сигнализатор поклёвки своими руками проще всего из готового звукового брелока. Кнопку брелока необходимо замкнуть. Контакты выводятся наружу, а к концам припаиваются небольшие металлические пластины. К фидерной леске прикрепляется кусочек пластика толщиной не более 1 мм, который вставляется между пластинами после заброса снасти. Во время поклёвки леска выдёргивает пластик, металлические пластины смыкаются и звучит сигнал.

Для создания электронного светлячка понадобятся трубка из алюминия и обычный медицинский шприц. С одной стороны обрезанного шприца вставляются две батарейки AG3. Шприц помещается в алюминиевую трубку. В противоположную от батареек сторону ставится светодиод, который одним концом должен соприкасаться с корпусом трубки. Конструкция крепится к сигнализирующему колокольчику. При поклёвке колокольчик начинает двигаться, что приводит к замыканию контактов и миганию светодиода.

Создание сигнализатора поклёвки на фидер своими руками имеет множество преимуществ. Во-первых, нет необходимости тратить огромные деньги на покупку дорогих снастей. Во-вторых, при создании собственного индикатора клёва, можно быть уверенным в его качестве и надёжности.

Простейшие сигнализаторы поклевки (принципы действия, инструкция по изготовлению):

У каждого рыбака для определения клева есть глаза, уши и руки. Механический сигнализатор призван за счет своего принципа действия, сообщить через визуальный, акустический или тактильный контакт начало поклевки.

Механические визуальные сигнализаторы

Кивок. Самые простые устройства – это нам знакомый поплавок или кончик удилища (кивок). Эти виды сигнализаторов знакомы каждому. Как сделать поплавок и кивок самому, или какой купить, знает каждый рыбак.

Трубочка из фольги. Также, есть немного другие сигнализаторы, которые основываются по принципу действия на колебании лески. Самый простой визуальный – это трубочка из фольги.

1. Берем алюминиевую фольгу, сворачиваем трубочку.
2. После трубку надеваем на основную леску.
3. Продевать леску нужно между катушкой и первым кольцом на удилище – образуется провис лески в этом месте.

Как начинается поклевка – провис лески уменьшается, мы понимаем, что рыба начала захватывать приманку. Алюминиевая фольга хороша тем что, переливается на солнце (хорошо видно ее движение), а также шуршит во время подпрыгивания.

Недостаток – при ветре бесполезна (причина – легкость материала).

Световой электронный сигнализатор поклевки своими руками

Простым аналогом данного сигнализатора является фосфорная палочка, которая светится, если ее переломить.

Но вариант нашего устройства хорош тем, что его надолго хватает, а фосфорной палочки всего на ночь.

Итак, для нашей самоделки понадобятся следующие материалы и инструменты:

• Соломинки для коктейлей;
• ножницы;
• клеевый пистолет со стержнями клея;
• светодиоды;
• батарейки (3 В);
• термоусадочная трубка;
• зажигалка;
• заколки-крокодильчики.



Последовательность действий:

1. Отрезать кусок соломинки длиной 3-5 см.
2. Наполнить горячим клеем отрезанный кусок соломинки.
3. Пока клей горячий, вставить в соломинку светодиод. Выводы светодиода должны торчать примерно на 5 мм.
4. Вставить круглую батарейку в термоусадку.
5. Отрезать лишнюю часть термоусадки, чтоб с каждой стороны трубки оставалось по 1-2 см.
6. Вставить в термоусадку соломинки с двух сторон.
7. Зажигалкой разогреть термоусадку, что чтобы стянуть ее по соломинке.
8. Соединить соломинку с диодом и термоусадку, чтобы один контакт диода касался одной стороны батарейки, а второй касался другой стороны батарейки.
9. На свободный конец трубки клеевым пистолетом приклеить заколку, которая и будет крепится к леске.

А теперь то же самое только в видеоформате. Приятного просмотра.

Еще один вариант электронного сигнализатора

Принцип действия электронной приманки

Электронные приманки современного производства являются более действенными, чем обычные прикормки и приманки, поскольку они привлекают рыбу в водоемах такими особенностями:

• звуковыми или шумовыми сигналами;
• световыми мерцаниями;
• электромагнитными волнами;
• акустическими звуками;
• механической работой.

Звуковые волны, которые производит электронная приманка под водой, расходятся на очень большое расстояние.

Рыба попадает на крючок потому что она следует прямо за этим звуковым сигналом к тому центральному месту, где находится крючок. Таким образом, рыба как бы попадает под влияние звуковых волн и заманивается в необходимую зону в водоеме.

Кроме того, в месте вылова под водой можно устанавливать специальные мелкие «рачки» с особыми притягательными звуками, на которые подплывает не только маленькая рыба, но и более крупные экземпляры.

Как известно, стаи маленьких рыбок всегда привлекают своим колебанием крупную рыбу. Этот эффект можно выставить и в электронной приманке и она будет действовать рыбаку на руку.

Звуковой диапазон можно выставлять от двухсот Гц до тринадцати тысяч Гц. Поскольку абсолютно все виды рыб источают частотные колебания, то чтобы определить, частоту, на которую ведется та или иная рыба, нужно выставить ту частоту, которую издает эта самая рыба.

По схеме работы, электронные приманки могут самостоятельно начинать издавать волны и соответственно, прекращать это делать. Также, в комплект приманок дополнительно входит перемычка, которая служит для применения в водоемах со слишком низкой проводимостью.

Как покупные, так и сделанные своими руками приманки питаются от аккумулятора.

Виды существующих сигнализаторов

Наиболее известный и самый применяемый сигнализатор поклевок, это обычный поплавок, применяемый в различных оснастках при ловле на поплавочную удочку. Но в последние годы стали очень востребованы сигнализаторы поклевки для фидера. Это не удивительно, учитывая то, насколько становится популярен этот способ ловли придонной рыбы.

Существует несколько разновидностей приспособлений, помогающих рыболову не прозевать поклевку. Это:

• визуальные сигнализаторы;
• звуковые сигнализаторы;
• гибридные;
• различные электронные приспособления, которые можно отнести и к визуальным, и к звуковым.

К визуальной категории относятся: различные кивки, маячки, светлячки, маятники, светящиеся трубочки и пр. Это несложные приспособления, основные рабочие части которых делаются максимально яркими для привлечения внимания рыбака.

Мнение эксперта
Книпович Николай Михайлович
Зоолог, гидробиолог. Увлекаюсь рыбалкой на профессиональном уровне.

Интересно! Для большей сохранности светящихся трубочек, некоторые производители рекомендуют хранить их в холодильнике.

К звуковым сигнализаторам относятся колокольчики, бубенчики, металлические трубочки и т. д. Звуковые приспособления выгодно отличаются тем, что рыболову не нужно постоянно за ними наблюдать. О поклевке его оповестит звук.

К электронным приспособлениям относятся в основном промышленные изделия, которые можно приобрести в торговых точках. Основным недостатком электронных помощников считается их высокая цена и недостаточная защищенность от воздействия внешних факторов (вода, солнце, пыль).

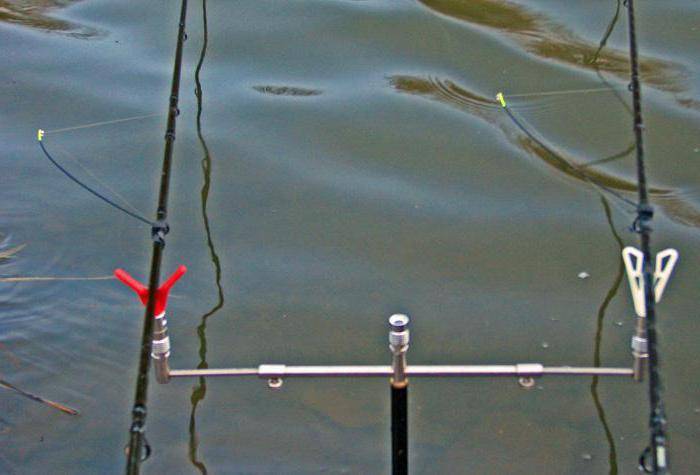

Сигнализатор на фидер может быть закреплен к разным частям оснастки, например:

1. 1. На самый кончик фидерного удилища. Не смотря на то, что кончики таких удилищ сами по себе считаются достаточно чувствительными и информативными, установленные там сигнализаторы никогда не бывают лишними, с их помощью определение подсечки становится гораздо более своевременным. Главный их недостаток – перед подсечкой или сразу после нее, при вываживании рыбы, это приспособление нужно снять с кончика бланка.

1. Непосредственно у комля удилища, обычно между первым и вторым пропускным кольцом. Чаще всего так крепится боковой сигнализатор поклевки для фидера. Основной элемент таких устройств, это – различные упругие пластины или пружины.
2. Еще один вариант – закрепление устройства к стойке для удилищ. Чаще всего так крепятся кивки различных конструкций, которые дополняются колокольчиками или бубенчиками.

Сигнализаторы поклевки для фидера, сделанные своими руками, как правило, учитывают все особенности той снасти, для которой они приспособлены, к тому же они гораздо проще и надежнее, а поэтому могут быть гораздо эффективней промышленных образцов.

Кивок

Инструкция по изготовлению:

1. Нужно подобрать подходящий материал – жесткая пружинящая стальная проволока или часть ленточной пружины. В идеале – пружина от часового механизма старого будильника. Поэкспериментировав с разными часами, можно получить набор кивков разной жесткости, а, следовательно, и чувствительности.
2. Крепление к вершинке предпочтительнее соорудить из полимерной или резиновой трубочки. Таким образом получиться прочное крепление, которое не слетит с вершинки при забросе.
3. Выдвигая пружинку из трубочки на большую или меньшую длину, можно регулировать жесткость кивка “в процессе”.
4. Пружинка или проволока берется длиной 15 – 20 см. На свободном конце делается кольцо, для пропуска лесы. Следует убедиться в свободном ходе снасти через кольцо кивка, иначе возможны обрывы лески при забросе, отстрел кормушки, а в худшем случае – повреждение вершинки фидера

Световой

Такие индикаторы будут кстати, если планируется ночная рыбалка. Простым вариантом является покраска поплавка флуоресцентными красками. А если есть необходимость изготовления сигнализатора для закрепления на кончике удочке или на леске, можно сделать электронный светлячок.

Материалы	Инструмент
коктейльные соломинки	ножницы
батарейка (таблетка) 3 В	пистолет с горячим клеем
термоусадочная лента (толщина должна быть равна диаметру батарейки)	зажигалка
светодиоды
мелкие заколки для волос типа «крокодил»

Этапы изготовления:

От соломинки отрезать кусочек, длиной около 3-5 сантиметров. Размер можете выбрать сами, в зависимости от того, какой светлячок хотите сделать.
Отрезок соломинки необходимо заполнить клеем из горячего пистолета. Следите, чтобы при заполнении не было пустот.
Пока клей не застыл, вставляем в одну из сторон отрезка трубочки светодиод. Он должен войти в клей головкой примерно на сантиметр-полтора. Оставляем полностью остыть.
Батарейку вставляем в термоусадочную ленту. Длина отрезка ленты должна быть равна диаметру батарейки + сантиметр запаса с одной стороны.
Берем целую соломинку, вставляем в термоусадочную ленту с той стороны, где оставляли запас свободного края. При помощи зажигалки прихватываем ленту. Будьте внимательны, так как на этом этапе придется действовать очень быстро

Важно не дать полностью застыть термоусадке вокруг трубочки. Убрав зажигалку, быстро доставайте трубочку и снова вставляйте ее обратно

Повторите это действие несколько раз, пока остывающая термоусадка не обретет форму места, куда будет свободно вставляться и откуда будет легко вытаскиваться трубочка.
Пройдитесь пламенем от зажигалки по термоусадке с обратной стороны батарейки (противоположной от той, которую вы формировали на прошлом этапе). Будьте внимательны, запаивать батарейку полностью не нужно.
Последний этап – к одной из плоских сторон батарейки при помощи горячего пистолета боковой частью приклеиваем заколку-крокодильчик.

Как изготовить сигнализатор поклевки для фидера своими руками

Для использования такого светового индикатора необходимо соединить две его части (с батарейкой и со светодиодом). Для этого слегка разогните ножки диода и вставьте его в готовое отверстие так, чтобы ножки оказались с двух сторон батарейки, согласно полярности. После активации светляка при помощи заколки можете разместить его на кончике удочки или на леске между катушкой и первым заводным кольцом.

Важно! Если не использовать крокодильчик, а вставить с противоположного конца батарейки еще одну трубочку и зафиксировать ее термоусадкой, получите полноценный светлячок для закрепления на поплавке или кончике удилища.

Схемы простых электронных сигнализаторов поклевки (принцип работы)

Вариант 1. Простая схема электронного сигнализатора

Датчик натяжения лески выполняется из контактной группы от ре­ле РПУ-2

Важно только настроить, чтобы разжимания реле происходило при малейшем движении лески, но это делается очень легко во время сборки

Вариант 2. Простая схема ждущего звукового и светового сигнализатора

Очень простая схема. Датчик основан на все том же реле РПУ-2 или любом другом его аналоге. Леска заводится за датчик и разъем SA1 замыкается вручную. Как только произойдет натяжение лески при поклевки – она пройдет через датчик и цепь позволит динамику сигнализировать о поклевке. Также можно параллельно поставить и светодиод, для светосигнализации. Читайте статью о светлячках для ночной рыбалки с батарейкой.

Вариант 4. Более сложная схема ждущего сигнализатора поклевки

Для сборки сигнализатора электронного нужно обладать хотя бы минимальными конструкторскими навыками – какой корпус поместить, какую систему лучше придумать, метод крепления и т.д. Это определяет каждый конструктор для себя самостоятельно. Мы же расскажем о самом принципе работы электронного сигнализатора и его комплектующих. Для сборки понадобятся:

• Батарейка на 3 вольта (или несколько соединенных последовательно).
• Контакты от сломанного будильника или игрушки.
• Геркон разомкнутый, без магнита.
• Магнит (можно от защелки мебельной защелки).
• Светодиод или пищалка (или и то и другое для комбинированного сигнализатора).

Перед вами наиболее полноценная схема электронного звукового сигнализатора.

Принцип работы такого сигнализатора заключается в следующем – при подводе магнита к геркону (во время поклевки) схема замыкается и передает электрический ток на светодиод или пищалку (или на оба элемента). Происходит свечение светодиода или зуммер пищалки – оповещение о начале поклевки.

Такую схему можно использовать, например, в вышеописанном механическом сигнализаторе – усовершенствовав его в электронный, комбинированный. В этом случае нам надо изогнуть дугу так, чтобы она была ближе к удилищу тем кончиком, где расположен крючок, через который проходит основная леска. На этом кончике дуги нужно укрепить магнит, на удилище закрепить расположенные внутри какой-нибудь трубочки или коробочки элементы питания, геркон и светодиод с пищалкой.

Подробное карповое руководство для начинающих карпятников. Устройство базовых снастей и многие другие аспекты.

Прикормка для дикого карпа по этой ссылке.

Во время поклевки леска натянется и согнет проволочную дугу с магнитом, приблизив его к геркону. Геркон замкнет цепь и подаст питание на светодиод и пищалку. Можно в цепь поставить тумблер для включения и выключения пищалки по желанию и тогда она будет срабатывать только во включенном положении.

Чтобы светодиод работал всегда – тумблер устанавливайте в цепи после светодиода, чтобы в выключенном положении без питания не оставить и сам светодиод. Получается замечательный сигнализатор.

Механические разновидности

Покупные или самодельные сигнализаторы поклевки для фидера могут быть механическими. Среди моделей, представленных в специализированных магазинах, пользуется спросом несколько разновидностей. К категории механических приборов относится спрингер. Он выглядит как цилиндр из пластика. Конструкция имеет графитовый стержень. Его крепят на перекладину. Когда леска натягивается, он оповещает рыбака своим движением о поклевке. Это чувствительный прибор на средних и малых забросах.

Бат похож по своей конструкции на спрингер. Однако его принцип действия отличается. Один конец бата крепится к перекладине удилища, а второй – к леске. Грузиком регулируется натяжение нити. Это наиболее чувствительный сигнализатор

Он подойдет для ловли даже очень осторожной рыбы

“Обезьяна” представляет собой стержень, который установлен в пластиковом корпусе. Он перемещается по леске. Он не будет реагировать на движения нити, которые провоцирует ветер или течение. Этот тип сигнализаторов применяется редко из-за своей слабой чувствительности.

Совершенствуем механизм

Световой сигнализатор – отличное решение для ночной рыбалки, однако не избавляет от необходимости постоянного зрительного контакта с устройством. Решить эту проблему поможет комбинированный сигнализатор – дополнительно со световой индикацией он будет подавать звуковые сигналы. Принцип работы устройства и механизм привода останутся без изменений, а вот над схемой придется поработать. Параллельно источнику света необходимо подключить схему, отвечающую за генерацию звуков, например, мультивибратор, способный заставить динамик «пищать» с различной частотой. Подойдет классическая схема мультивибратора на двух биполярных транзисторах одинаковой структуры (лучше применить транзисторы структуры n-p-n, например, хорошо знакомые всем радиолюбителям КТ315). Используемые конденсаторы – электролитические, при их подключении не забывайте соблюдать полярность и следите за тем, чтобы не было превышено максимально допустимое для конденсатора напряжение (конденсаторы на 16 вольт и выше можно использовать смело). Резисторы подойдут любого типа, мощностью 0,25 Вт. Емкость конденсаторов и сопротивление базовых резисторов будут задавать частоту звука, их лучше определить методом подбора или изначально установить подстроечные резисторы. Один из резисторов, соединенных с коллекторами транзисторов, заменим на динамик с сопротивлением 8 Ом и мощностью не менее 0,5 Вт. Комбинируя мультивибраторы с различными параметрами можно добиться различных сложных звуков. Можно найти даже схемы для имитации пения соловья или мяуканья кошки. Какую бы схему Вы не выбрали, придется, скорее всего, подобрать и другой источник тока – возможно, блок из нескольких батареек или аккумулятор старого мобильного телефона.

Необходимые радиодетали (при использовании простого мультивибратора):

• Батарейка типа АА или ААА – 3 шт
• Замыкающийся геркон с сопротивлением не более 200 Ом – 1 шт
• Светодиод или лампа накаливания на номинальное напряжение 1,5-3 В – 1 шт
• Резистор сопротивлением 100…500 Ом (подобрать) – 1 шт
• Резистор сопротивлением 10…50 кОм (подобрать) – 2 шт
• Конденсатор электролитический емкостью не менее 10 мкФ (подобрать) – 2 шт
• Транзистор биполярный (рекомендуем КТ315, КТ3102 или BC547) – 2 шт
• Динамик сопротивлением 8 Ом – 1 шт
• Тумблер или ползунковый переключатель (переключение режимов свет/звук)–1
