Эхолоты для ловли с берега и лодки

На что обращать внимание при приобретении эхолота?

Эхолот представляет собой достаточно компактное устройство, состоящее из ультразвукового излучателя, процессора, аккумулятора и монитора. Последний показывает полученные данные пользователю, на основании которых он может сделать вывод о размере и количестве рыбы, находящейся на определенном участке водоема.

Принцип действия следующий: ультразвуковой сигнал свободно проходит через толщу воды, отражается от дна, тела рыб, иных предметов и возвращается обратно. Данные поступают в процессор, который приступает к их обработке. В частности, он анализирует время с момента отправки до момента получения сигнала, на основании которого на дисплей выводятся контуры дна и условные изображения рыб, которые успели попасть в зону действия луча.

Сегодня все эхолоты можно разделить на три большие группы в зависимости от их использования: рыбалка с берега, зимней ловли, рыбалка с лодки. Однако в продаже можно отыскать и универсальные устройства

При выборе следует также обращать внимание на мощность устройства – чем она выше, тем с большей глубиной устройство будет функционировать. На мелкой воде мощное изделие обеспечит показ даже достаточно мелких деталей дна

Частота излучателя позволит получать данные с минимальной задержкой. Это позволит моментально отреагировать на местоположение рыбы и переместить наживку в ту часть водоема, где она находится. Наиболее подходящей для водоемов будет устройство с рабочей частотой в пределах от 50 до 200 кГц. Чувствительность прибора влияет на четкость изображения, снижает количество помех. Лучше всего приобретать эхолот, чувствительность которого можно отрегулировать.

Диагональ дисплея и контрастность изображения позволит получить качественную картинку, что особенно важно в условиях яркого солнечного света. Не лишним будет наличие системы звукового оповещения

Если рыба появится в зоне луча, то система будет издавать сигнал.

Выбор

Прежде чем отправится в магазин для приобретения гидролокатора, следует определиться с целями и задачами, которые будет решать данный сонар.

Следует понимать, что в первую очередь сонар – это глубиномер, а только потом устройство для поиска рыбы. Поэтому следует четко представлять, какой именно гидролокатор необходим для решения той или иной задачи.

Критерии подбора

Современные гидролокаторы способны нормально функционировать как в обычном, фиксированном режиме, так и в динамичном, т.е. с возможностью перемещения.

Поэтому важно определиться в процессе подбора того или иного устройства с местом будущей ловли с применением данного прибора. Так, например, для рыбалки, в скромном водоеме можно полноценно использовать переносную модель. Такого типа гидролокатор обладает удобными небольшими габаритами и будет наиболее удобным при походе на рыбалку, при ловле со льда зимой, с берега летом или лодки

Такого типа гидролокатор обладает удобными небольшими габаритами и будет наиболее удобным при походе на рыбалку, при ловле со льда зимой, с берега летом или лодки.

Если же покупатель планирует рыбачить на море или в водоеме приличных размеров, то следует отдать свои предпочтения моделям с большой функциональностью.

Не следует упускать из виду такой параметр, как количество пикселей экрана, т. к. от этого параметра напрямую будет зависеть качество получаемого изображения.

В данном случае непременно следует учитывать и характер водоема, в котором планируется ловля. Если речка глубиной не более 5 м., то следует приобретать эхолот с дисплеем в 2 тыс. пикселей. Для глубоководного водоема потребуется монитор с большим разрешением.

Основными же критериями выбора такого типа устройств считаются следующие параметры:

• изготовитель;
• характер водоема;
• наличие GPS -навигации;
• объем памяти устройства;
• количество пикселей экрана;
• количество сигналов, отправляемых прибором за 1 секунду;
• наличие функции определения температуры воды;

Устройство и принцип работы эхолота

Рыболовецкий береговой эхолот состоит из двух основных компонентов:

• монитора;
• датчика (сенсора).

Сенсор, оказавшись в воде, производит ультразвуковой осмотр дна, а луч, выпущенный датчиком, отражается от препятствий и дает информацию об:

• элементах речного дна;
• растительности;
• камнях.

Сигнал от датчика обрабатывается процессором монитора и выводится на экран.

Есть модели рыболовных эхолотов, которые отправляют данные в умные часы, планшет или смартфон владельца.

В зависимости от чувствительности и угла обзора, некоторые модели эхолотов показывают не только статичные элементы дна, но и подвижные рыбные скопления. При этом стоит помнить, что рыба обычно питается там, где имеются аномалии дна: ямки, коряги и так далее. Это объясняется тем, что в таких местах скапливается корм. Эту информацию можно учитывать, если эхолот не предназначен для целенаправленного поиска рыбы.

Принцип действия эхолота

Принцип действия

Эхолот для рыбалки способен распознавать рельеф дна и объекты под водой с использованием звуковых волн определённой частоты, применяя для этого входящие в его состав узлы. Среднестатистический прибор состоит из четырёх основных элементов:

• Излучатель. Эта деталь посылает в воду звуковые импульсы с высокой частотой под определённым углом. Достигая дна или соприкасаясь с препятствием, они отражаются от него, возвращаясь в отправную точку, где их улавливает следующий элемент.
• Приёмник. Он необходим, чтобы фиксировать сигналы отражённых звуковых импульсов. Этот должен обладать высокой чувствительностью, чтобы различать идущие одна за другой волны от расположенных близко предметов. Чем точнее работает улавливатель, тем более чётко следующий элемент может идентифицировать объекты, находящиеся на дне.
• Преобразователь. Эта часть отвечает за превращение электрических импульсов в звуковые, испускаемые излучателем, а также обратно, когда отражённые волны фиксируются приёмником. Благодаря преобразователю осуществляется конвертация звука в наглядное изображение донного рельефа. Происходит это за счёт того, что скорость звука в воде постоянна, и, измерив время возвращения импульса, можно определить расстояние до препятствия, от которого он отразился, и его примерные габариты. Далее информация передаётся на последний узел прибора.
• Дисплей. Современные эхолоты для рыбалки не всегда оснащаются отдельным экраном. Нередко они имеют возможность сопряжения со смартфонами, чтобы просматривать данные прямо на них. Если же он присутствует, на него поступает информация в виде картинки, на которой отображаются сведения о донном рельефе, препятствиях и скоплениях рыбы. От качества экрана во многом зависит детализация данных, которые видит рыболов.

Несмотря на то, что волны, излучаемые передатчиком эхолота, являются звуковыми, ни человек, ни рыба не способны их услышать, поэтому рассказы о там, что прибор распугивает добычу, не соответствуют действительности. Совместная работа всех элементов позволяет рыболову определять с помощью прибора, что находится на дне, на какой глубине, какой имеет размер, и благодаря этому эффективно выбирать места и способы будущей ловли.

Обзор

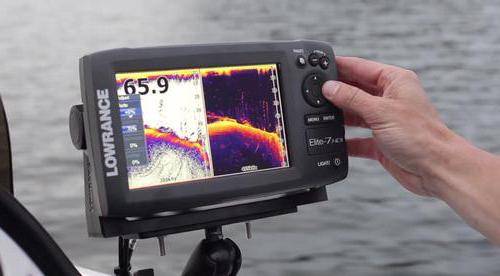

Модели наиболее востребованных серий эхолотов «Лоуренс»:

• HDS представляет линейку профессиональных эхолотов с уникальными навигационными и эхолокационными характеристиками, большим количеством опций и различных возможностей. Датчик эхолота Lowrance в данной серии можно собрать самостоятельно. В стандартный комплект он не входит. Достоинством этих моделей считается простота в использовании.
• Модели серии Elite компактны, оснащены цветным дисплеем. Простое меню и несложный интерфейс дают возможность с легкостью управлять эхолотом. Модели оснащены специальной функцией TrakBack, а также опцией нижнего сканирования.
• В моделях Elite CHIRP получается довольно четкая картинка дна благодаря специальной технологии CHIRP. Отыскать места, где обитает рыба, поможет прибор CHIRP Sonar, обладающий отличным разрешением и высокой чувствительностью.

• Модели серии HDI отличает компактность и разнообразие опций.
• Hook – это новая линейка качественных эхолотов с различными функциями. Все модели оснащены понятным интерфейсом и ярким дисплеем.
• Бюджетная серия Mark представлена качественными моделями экономкласса для начинающих рыболовов. Приборы имеют черно-белый экран, все важные опции, большой угол обзора и дают четкое изображение.

Топ-3. Humminbird HELIX 5 SI GPS

Рейтинг (2021): 4.53

В большинстве случаев, покупая эхолот вам также приходится приобретать дополнения к нему. Некоторые модели даже поставляются без шнуров. Но не в данном случае. Перед нами самый укомплектованный прибор. Вы просто достаете его из коробки, собираете, устанавливаете на лодку, и все, он готова к работе. Конечно, при условии, что вы готовы отдать за него 57 000 рублей. Да, устройство дорогое, но своих денег оно определенно стоит. Во-первых, это топовый бренд. Качеству его продукции можно доверять на 100%. Во-вторых, здесь широкий функционал. Дальность действия почти полкилометра, при этом вы получаете максимально четкую, детализированную картинку. А навигационный модуль не даст вам заблудиться и даже запомнит пройденный путь, сохранив его в памяти.

Характеристики:

57 000 руб. / США / Дальность 460 м

Виды приборов и особенности выбора

Сегодня в продаже представлены рыболовные эхолоты с разным количеством лучей, работающих на отдельных частотах. Точность изображения обусловлена приведенными выше показателями.

Есть 5 видов оборудования, которые классифицируют следующим образом:

• Устройства с 1 лучом. Наиболее недорогая и распространённая конструкция, которая в ценовом сегменте доступна для любителей рыбной ловли. Они хорошо работают на небольших водоёмах. Луч устремляется на дно, вычисляет глубину и передаёт изображение проплывающих предметов.
• Устройства с 2 лучами. Один, менее мощный, определяет глубину водоёма и рельеф дна. Второй луч ищет рыбу рыбы.
• Эхолот на 3 луча. Прибор подойдёт для любителей активного отдыха. Здесь работает принцип очерёдности, что позволяет охватить большую площадь. Помимо стандартных данных прибор указывает на нахождение объекта.
• Эхолоты на 4 луча. Они обладают хорошими характеристиками описанными выше. Четвёртый луч меньшего размера находится в центре конструкции. Он изучает донную поверхность, занимается поиском рыб.
• Многолучевые эхолоты. Речь идёт о самом дорогом и качественном продукте. Достаточно сказать, что конструкцией предусмотрена установка 11 лучей, которые способны воспроизвести трёхмерную картинку. Это позволяет рыбаку упростить понимание пространства под водой.

Перед тем, как выбрать прибор, важно определить его назначение. Так, для рыбалки с лодки играет роль, как ставится и крепится эхолот

Можно использовать сквозное и транцевое крепление

Первый вариант – установка передающего элемента на крепления силового агрегата к лодке. Второй – крепёж, с использованием сквозных отверстий

Можно использовать сквозное и транцевое крепление. Первый вариант – установка передающего элемента на крепления силового агрегата к лодке. Второй – крепёж, с использованием сквозных отверстий.

Эхолот для рыбалки зимой

Часть приборов подключается к датчику, сканирующему дно. Особенность: просматривать лёд можно, если в нём отсутствуют пузырьки воздуха, иначе визуальная информация будет поступать в искажённом виде.

Обычные приборы для зимней рыбалки не совсем подходящий вариант. Лучше использовать флешер. Он отображает всё, что происходит под водой. Одновременно показывают рыбу и приманку.

Хотя датчик находится в неподвижном положении, картинка отображается, так как рыба постоянно передвигается. Чёрная полоса свидетельствует о большом косяке рыбы.

Нужно иметь в виду, что при температуре ниже нуля ёмкость аккумулятора резко сокращается.

При выборе эхолота необходимо учитывать ряд важных критериев:

• Простоту настроек.
• Тип используемого экрана.
• Габариты и вес конструкции.

По назначению конструкции делятся на:

• береговые;
• лодочные;
• подлёдные.

Давайте рассмотрим их достоинства и укажем на недостатки, если такие имеются.

• Устройства для ловли с берега. Эхолот для рыбалки с берега – это беспроводной прибор. Датчик крепится к леске и погружается в воду. Стоимость берегового элемента небольшая. Конструкция имеет большой угол обзора с маленькой детализацией. Среди рыболовов этот вариант не популярен.
• Лодочные конструкции. Новички часто задают вопрос, какой эхолот лучше выбрать для рыбалки с лодки. Скажем, что такие приборы в техническом плане более продвинутые. Конструкция часто подразумевает использование более одного луча: можно охватить широкие участки дна.Приборы работают в движении, обладают высокой детализацией, могут работать на значительной глубине. На них практически никогда не устанавливают дополнительные опции, такие как: отображение скорости плавсредства или показатели температуры воды за бортом. С их помощью эффективно исследуется рельеф дна, осуществляется постоянный мониторинг рыб.
• Конструкции для передачи изображения в толще льда. Разработаны для рыбалки зимой с учетом экстремальных условий эксплуатации. Особенностью является небольшой угол обзора, что связанно с ограничением слоя льда. Фиксация происходит непосредственно под лункой, с небольшим углом вокруг отверстия. Популярными считаются модели, которые излучаются на 50, 83, 192 или 200 килогерц. На глубине хорошо показывают себя приборы на 50 кГц, с широким углом излучения и большой «S» дна.Что касается минусов, так это картинка невысокого качества с разделением целей. На мелкой воде стабильно работают конструкции с частотой 83 кГц, с углом охвата дна 1200. Но в этом случае страдает качество рисунка, поступающего на экран.Для средних глубин подходят приборы с частотой 192, 200 кГц с небольшим углом обзора – 60 градусов. Эта конструкция может чётко разделять и распознавать цели, которые попадают в поле зрения.

Техническая составляющая эхолотов

Для начала вам следует разобраться в устройстве эхолота. Это требуется для понимания того, о чем говорит тот или иной параметр. Если вы будете знать, как работает данный прибор, то быстро разберетесь в том, какие из характеристик являются наиболее важными, а какие – вспомогательными.

При выборе эхолота важно учесть:

• Показатель мощности передатчика;
• Уровень чувствительности приемника;
• Частоту, с которой работает преобразователь;
• Свойства экрана;
• Число лучей.

Уровень мощности волнового передатчика считается одной из главных характеристик, ведь именно она оказывает наибольшее влияние на производительность прибора. Эта часть эхолота работает следующим образом: осуществляется посыл звука, который, отражаясь от подводных объектов, возвращается обратно и используется для расчета габаритов и местонахождения предметов под водой.

Между тем, мощный исходящий сигнал – еще не гарант точного изучения донного рельефа. Дело в том, что важную роль играет уровень чувствительности приемника. Если он будет низким, то прибор не сможет поймать все звуки. Если же он будет высоким, то вы столкнетесь с отражением помех, что способно распугать рыбу. В связи с этим рациональнее всего выбрать модель с регулируемым уровнем чувствительности сигнала.

Что касается частоты, с которой работает преобразователь, то она отвечает за то, как именно будет отображаться подводный мир на дисплее эхолота. К примеру, для получения четкого изображения при изучении водоема с небольшой глубиной требуется частота в 200 кГц. Если отдать предпочтение модели с частотой преобразователя в 50 кГц, то картинка станет более размытой, но такое устройство подойдет для работы на большей глубине

Учитывая это, перед покупкой прибора важно знать особенности водоема, где вы привыкли рыбачить

Уровень контрастности экрана является вспомогательной характеристикой, которая способна сделать пользование эхолотом более удобным. Если вы любите выходить на рыбалку в солнечные летние деньки, то желательно приобрести модель с высококонтрастным дисплеем, чтобы изображение было хорошо видно. Размер экрана также не играет особой роли и является второстепенным параметром.

Если говорить о такой характеристике, как количество лучей, то она оказывает существенное влияние на то, какой будет допустимая ширина видимого диапазона. Если лучей будет много, то вы получите максимально детальное изображение.

Таким образом, перед покупкой эхолота вы должны не только понимать значение характеристик, но и учитывать условия, в которых будете рыбачить, ведь есть модели, специально разработанные для ловли с лодки, береговой линии или в зимний сезон. Конечно, можно купить универсальное устройство, но оно будет работать не так точно, как узкоспециализированное.

Особенности эксплуатации в зимний период

Довольно часто рыбаки допускают ряд фатальных ошибок, эксплуатируя эхолот для рыбалки. Первая и самая грубая ошибка заключается в том, что существует негласное предположение о полной герметичности прибора.

Это абсолютно не так. Водонепроницаем только передатчик сигналов, а корпус защищает «внутренности» эхолота лишь от небольших капель.

По этой причине ни в коем случае не рекомендуется убирать прибор сразу после использования в чехол. Сначала необходимо протереть его от оставшейся влаги.

Еще одним важным условием функционирования эхолота является его содержание в чистоте. Этот прибор высокочувствительный, поэтому попадание грязи на рабочие части может привести к выходу их из строя. После каждой рыбалки следует удалять грязь с поверхности корпуса и протирать эхолот тряпкой.

Отправляясь на зимнюю рыбалку, вам следует учесть следующие особенности использования эхолота в этот период:

1. Стоит беречь прибор, а особенно аккумулятор от холода. Для последнего — это катастрофа, для самого устройства температура до -10 вполне доступна. В любом случае лучше соорудить своими руками утепленную сумку, просто уложенный пенопластом ящик.
2. Существует два метода использования эхолота: опустить датчик в лунку и вморозить в лед. Оба не идеальны и могут давать дополнительные трудности, например, изготовить держатель для преобразователя для помещения в воду или каждый раз отковыривать устройство, для смены места ловли.
3. Использование автоматического режима распознавания рыбы зимой не эффективно.
4. Не получится выяснить рельеф дна, так как прибор помещен на одном месте, что не позволяет изучать большую поверхность.

Характеристики универсального сонара

Теперь нужно рассмотреть технические характеристики универсального эхолота, поскольку именно они будут определять удобство работы с ним.

Количество лучей

Один из самых важных параметров эхолота – это тип используемого датчика. Однолучевые эхолоты имеют серьёзный недостаток, заключающийся в том, что их уже нельзя назвать универсальными.

Такие устройства могут сканировать очень глубоко, и детализация изображения у них будет очень хорошей, но при этом угол обзора будет крайне мал и для исследования большой площади потребуется много времени.

Если же используются широкоугольные однолучевые эхолоты, ситуация будет не лучше: общую картину рыбак увидит, но не сможет понять, что находится на дне – рыба или элемент рельефа.

Следовательно, лучей должно быть больше, чем один. Оптимальный вариант – двухлучевой эхолот с разной глубиной сканирования и углами излучения. Сочетание двух различных способов позволит получить более точную информацию о том, что происходит в акватории.

Применение эхолотов с большим количеством лучей вряд ли будет возможным. И причин здесь несколько:

• такие эхолоты преимущественно являются стационарными, «лодочными» решениями, поскольку они достаточно крупногабаритные и энергозависимые;
• как правило, подобные устройства требуют, чтобы во время сканирования прибор находился в движении;
• их стоимость слишком большая, чтобы соответствовать критериям «универсальности».

Размеры и сезонность

Универсальный эхолот должен быть достаточно компактным, поскольку при рыбалке с берега его придётся либо держать в руках, либо устанавливать на удилище. В случае моделей с большими габаритами или массой это будет достаточно проблематично.

Важно! Имейте в виду, чем больше модель, тем крупнее её экран, то есть устройство потребляет больше энергии и, следовательно, требует большей ёмкости (и массы) источников питания.

Температура воздуха ужа давно не является тем фактором, который как-то ограничивает функционирование электроники, поэтому сезонность эхолотов определяется только одним параметром – мощностью излучения датчика. Если мощности хватит, чтобы сигнал проходил сквозь толщу льда, эхолот можно отнести к всесезонным, если нет – к летним.

Эхолоты для зимней и летней рыбалки

Прочие параметры

В целом, параметры универсальных эхолотов не имеют какой-то специфики. Как правило, все подобные устройства обладают примерно одинаковым набором параметров, и выбор универсального эхолота производится по критериям, приведенным ранее.

Стоит отметить, что не следует гнаться за чрезмерными значениями этих параметров. Например, у береговой линии совершенно ни к чему использование эхолотов с глубиной сканирования в 200 м.

Из критичных параметров стоит отметить лишь мощность эхолота, используемого для зимней рыбалки. Она должна быть не менее 800 Вт в импульсе. Меньшая мощность просто не позволит исследовать водоём через слой льда.

Крепление эхолота на лодку

В настоящее время можно найти эхолоты как с пластиковым, так и с металлическим корпусом. Последние, естественно, отличаются лучшей прочностью и надёжностью.

Закрепить эхолот на судне можно одним из следующих способов:

С помощью эпоксидного клея приклеить к корпусу лодки. Понятно, что такой вариант уместен только для водных судов из полимерных материалов. Так как эхолот крепится к внутренней стороне, сигнал будет проходить через корпус, что негативно отразится на качестве и точности работы устройства.

Закрепить на транце лодки. Это наиболее удобный способ, при котором передатчик устанавливается на подвижном кронштейне. Но стоит заметить, что винты у скоростных лодок могут создавать существенные помехи для работы устройства.

Сквозное крепление. В данном случае преобразователь закрепляется на днище лодки, для чего требуется просверлить небольшое отверстие. Этот способ является наиболее эффективным, так как позволит в полной мере использовать весь функционал эхолота.

Требования к универсальному эхолоту для зимней и летней рыбалки

Поскольку использование универсального эхолота должен соответствовать определённым критериям, соответствующим его условиям эксплуатации. В первую очередь, это касается особенностей рыбалки с берега, когда устройство будет подвергаться воздействию дополнительных нагрузок, несвойственных эхолотам, стандартно закреплённым на лодочных консолях.

Рыбак на берегу может позволить себе гораздо более активные действия, нежели на лодке, поэтому и эхолот в результате таких действий будет пребывать в немного экстремальных условиях. Следовательно, корпус универсального эхолота должен быть как минимум ударопрочный.

Кроме того, поскольку руки рыбака будут заняты дополнительным устройством в виде эхолота, желательно, чтобы на управление им отводилось как можно меньше времени, чтобы не отвлекать рыбака от его основного занятия – непосредственно ловли. Из этого вытекает третье требование к устройству – простота его эксплуатации.

Следующее требование – экономичность. Портативное устройство, в отличие от стационарного, нельзя в любой момент подкинуть к лодочному аккумулятору и подзарядить. Следовательно, универсальный эхолот должен иметь длительное время работы от своего источника питания.

Внимание! Если ставится цель максимально всё упростить и приобрести единое устройство для работы и зимой и летом, то к нему предъявляется последнее критическое требование – морозостойкость.
